Заградительные и рулежные огни, маркировка

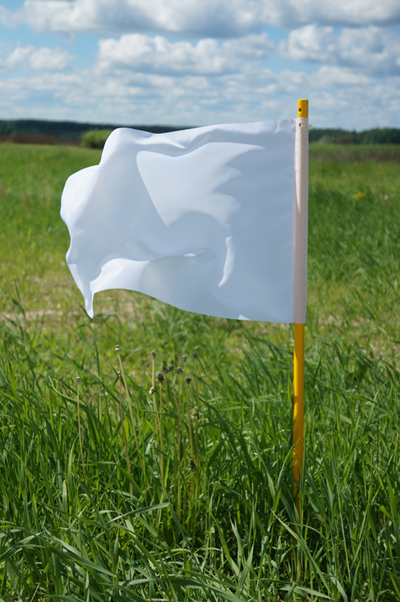

Флаг маркировки РД и ВПП
Флажки для маркировки грунтовых ВПП, РД и перронов.

Cоответствуют стандартам:
- ФАП-69


Характеристики:
- Ширина флага - 500мм
- Высота флага - 400мм
- Высота флагштока - 1000мм
- Матриал флагштока - алюминий
- Материал наконечника и обуха флагштока - нержавеющая сталь
- Материал ткани флага - полиэфирная ткань
- Цвет ткани флага - белый, черный, красный(оранжевый), синий


Руководство по эксплуатации
Флажки для маркировки грунтовых ВПП


Маркировка ГВПП
Заградительный огонь кругового обзора малой интенсивности Тип-А (красный цвет).

Cоответствуют международным стандартам:
- ICAO: Annex 14 Volume I Таблица 6-3. Характеристики заградительных огней
- FAA: AC 150/5390-2B.

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Имеет различные типы креплений
- Безопасное электропитание
- Фотометрия в соответствии со стандартами ICAO Annex 14 Appendix 2


Характеристики:
- Температурный режим от -50°С до +50°С
- Относительная влажность 98% при +25°С
- Напряжение питания =48 В
- Потребляемая мощность 6.5 Вт
- Источник света - 3 светодиода
- Время наработки светодиодов более 50'000 часов
- Климатическое исполнение О1
- Степень защиты IP67
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца


ALLR-3*R3/12x360
заградительный огонь малой интенсивности Тип-А (красный)


ALLR-3R3/12x360  характеристики

Заградительный огонь
Огонь РД и перрона

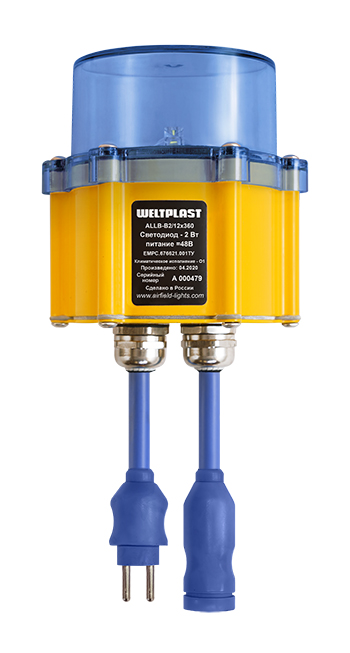

Рулежный огонь кругового обзора малой интенсивности (синий цвет).

Cоответствуют международным стандартам:
- ICAO: Annex 14 Volume II § 5.3.10, Volume I § 5.3.17
- FAA: AC 150/5390-2B.

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Имеет различные типы креплений
- Безопасное электропитание
- 1 источник света в корпусе огня
- Фотометрия в соответствии со стандартами ICAO Annex 14 Appendix 2


Характеристики:
- Температурный режим от -50°С до +50°С
- Относительная влажность 98% при +25°С
- Напряжение питания =48 В
- Потребляемая мощность 2 Вт
- Источник света - 1 светодиод
- Время наработки светодиода более 50'000 часов
- Климатическое исполнение О1
- Степень защиты IP67
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца


ALLB-B2/12x360  паспорт - рулежный огонь (синий)

ALLB-B2/12x360  характеристики - рулежный огонь (синий)


ИКАО Приложение 14. Том 1 - "Аэродромы".

6.3 Световое ограждение объектов


Использование заградительных огней

6.3.1 Наличие объектов, подлежащих светоограждению, обозначается заградительными огнями низкой, средней или высокой интенсивности или сочетанием таких огней, как указано в п. 6.1. Примечание. Заградительные огни высокой интенсивности предназначаются для использования в дневное и ночное время. Необходимо принять меры к тому, чтобы эти огни не оказывали ослепляющего действия. Инструктивные указания относительно конструкции, мест установки и эксплуатации заградительных огней высокой интенсивности содержатся в части 4 Руководства по проектированию аэродромов (Doc 9157).

6.3.2 Рекомендация. В тех случаях, когда объект имеет незначительную протяженность, а его высота над уровнем окружающей местности составляет менее 45 м, следует использовать заградительные огни низкой интенсивности типа А или В..

6.3.3 Рекомендация. В случае, если использование заградительных огней низкой интенсивности типа А или Б окажется нецелесообразным или когда требуется специальное раннее предупреждение, то следует использовать заградительные огни средней или высокой интенсивности.


5.3.17 Рулежные огни

Применение

5.3.17.1 Рулежные огни предусматриваются на границах площадки разворота на ВПП, площадки ожидания, в зоне противообледенительной защиты, перроне и т. д., предназначенных для использования в ночное время, и на РД, на которой не предусматривается установка осевых огней и которая предназначена для использования в ночное время, за исключением того, что они не устанавливаются там, где, учитывая характер операций, ориентирование может обеспечиваться путем освещения поверхности или иными способами.

5.3.17.2 Рулежные огни предусматриваются на ВПП, являющейся частью стандартного маршрута руления и предназначенной для руления в ночное время, где на ВПП не предусмотрены осевые огни РД.

Примечание. См. п. 8.2.3 в отношении положений, касающихся блокировки светосигнальных систем ВПП и РД.

Расположение

5.3.17.3 Рекомендация. Рулежные огни на прямолинейном участке РД и на ВПП, являющейся частью стандартного маршрута руления, следует устанавливать с одинаковым продольным интервалом, не превышающим 60 м. Интервал между огнями на повороте составляет менее 60 м, чтобы обеспечить четкое обозначение поворота. Примечание. Рекомендации относительно интервалов между рулежными огнями на поворотах содержатся в части 4 Руководства по проектированию аэродромов (Doc 9157).
5.3.17.4 Рекомендация. Рулежные огни на площадке ожидания, в зоне противообледенительной защиты, на перроне и т. д. следует устанавливать с одинаковыми продольными интервалами, не превышающими 60 м.
5.3.17.5 Рекомендация. Рулежные огни на площадке разворота на ВПП следует устанавливать с одинаковыми продольными интервалами, не превышающими 30 м.
5.3.17.6 Рекомендация. Огни следует располагать как можно ближе к краям РД, площадки разворота на ВПП, площадки ожидания, зоны противообледенительной защиты, перрона или ВПП и т. д. или за краями на расстоянии не более 3 м.

Характеристики

5.3.17.7 Рулежные огни являются огнями синего цвета постоянного излучения. Огни видны по меньшей мере под углом возвышения 75° над горизонтальной плоскостью и под всеми углами в горизонтальной плоскости, необходимыми для обеспечения ориентировки пилоту, выполняющему руление в том или ином направлении. На пересечении, выводе или повороте огни по возможности экранируются, чтобы они не были видны в тех направлениях, в которых их можно легко спутать с другими огнями.
5.3.17.8 Интенсивность света рулежных огней равняется по крайней мере 2 кд в диапазоне вертикальных углов 0–6° и 0,2 кд при любых вертикальных углах между 6 и 75°.

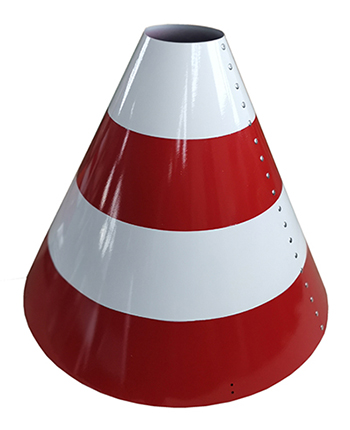

Конус МАК-800 по ФАП-69
Усеченный конус МАК-800 для маркировки боковой границы ВПП и вертолетной площадки с грунтовым покрытием.

Cоответствует ФАП-69:
- Приложение №2

Достоинства:
- Высокая антикоррозионная защита (оцинкованный металл)
- Крепление на грунт в комплекте


Характеристики:
- Температурный режим от -60°С до +50°С
- Относительная влажность 98% при +35°С
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца

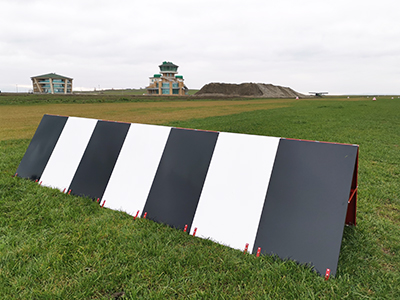

Входной маркер ВПП МВЗ-490 для маркировки начала и конца ВПП.

Cоответствует ФАП-69:
- Приложение №1

Достоинства:
- Высокая антикоррозионная защита (оцинкованный металл)
- Крепление на грунт в комплекте


Характеристики:
- Температурный режим от -60°С до +50°С
- Относительная влажность 98% при +35°С
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца

Входной маркер ВПП МВЗ-490

Документация

Сертификаты и протоколы испытаний
