Системы наземного электропитания

Аэродромный преобразователь частоты статический, серии АПА

Ряд мощностей серии: 30, 45, 60, 90, 120, 140кВА (возможна любая мощность на заказ).

1. Вход:
1.1. Диапазон входных напряжений: 3x400В ±15%.
1.2. Частота: 50/60Гц ± 5Гц.
1.3. Шестипульсная схема выпрямления.
1.4. Постоянный контроль входного напряжения.
1.5. Номинальный потребляемый ток 212А для мощности 140кВт.
1.6. Коэффициент мощности: 0,95 при номинальной нагрузке.
1.7. Пусковой ток отсутствует (плавный пуск).
2. Выход 400Гц:
2.1. Номинальная мощность: 120кВА для модели АПА-120.
2.2. Напряжение: 3x115/200В ± 2В
2.3. Частота: 400Гц ± 0,01.
2.4. Фазовая и угловая симметрия: 120° ± 1° для симметричной нагрузки, 120° ± 3° для 20% асимметрии нагрузки.
3. Перегрузочная способность канала 400Гц:
3.1. 125% в течение 600с
3.2. 150% в течение 60с
3.3. 200% в течение 30с
3.4. 300% в течение 10с
3.5. 400% в течение 1с
4. Выход 28В постоянного тока:
4.1. Выходное напряжение 28В постоянного тока.
4.2. Номинальный выходной ток 600А.
4.3. Выходное напряжение регулируется до 33В для обеспечения компенсации падения в кабеле.
4.4. Независимая работа от канала 400Гц (увеличивает ресурс преобразователя).
4.5. Обеспечение режима 28/56 возможно: два выпрямителя или выпрямитель с двумя выходами.
5. Перегрузочная способность канала 28В 600А:
5.1. 1200А в течение 30с
5.2. 1800А в течение 10с
5.3. 2100А в течение 5с
5.4. 2400А в течение 1с
6. Защиты:
6.1. Степень защиты оболочки IP55
6.2. Защита от повышенного/пониженного напряжения на выходе
6.3. Защита от перегрузок
6.4. Защита от перегрева
6.5. Защита от коротких замыканий на выходе
7. Прочие параметры:
7.1. Диапазон рабочих температур: от -40°C до +50°C
7.2. КПД не менее 96% при номинальной нагрузке.
7.3. Подключение 7-жильного выходного кабеля.
8. Стандартные опции
8.1. До двух выходов по каждому каналу.
8.2. Пульт дистанционного управления.
8.3. Цоколь высотой 100, 200, 300, 400мм на выбор.
8.4. Панель управления с дисплеем.
8.5. Дополнительная защита панели управления.
8.6. Прибор контроля выходных параметров.
8.7. Сетевой интерфейс для удалённой диспетчеризации.

Стандарты:
ГОСТ P 54073 - 2010. Системы электроснабжения самолетов и вертолетов.
ГОСТ P 31812 - 2012. Средства наземного обслуживания самолетов и вертолетов гражданского назначения.

Масса стационарного исполнения 680кг (для преобразователя мощностью 140кВт).

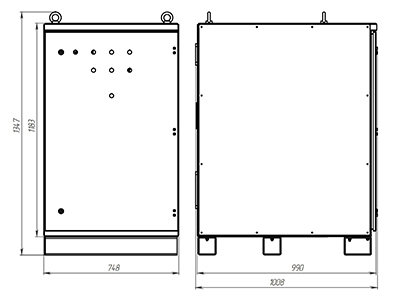

Габариты: ширина 748мм глубина 1008мм высота 1183мм (без цоколя)

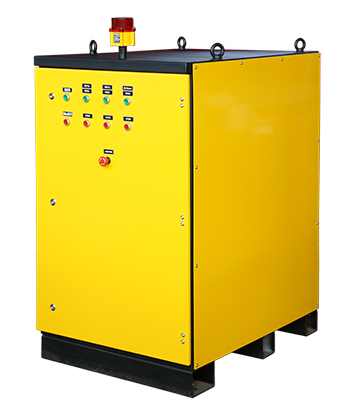

Аэродромный преобразователь  частоты статический, серии  АПА
модель АПА-120
Аэродромный преобразователь  частоты статический, серии  АПА

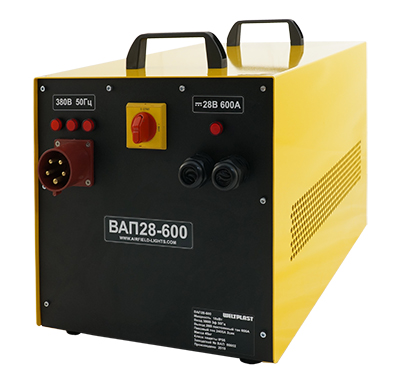

Выпрямитель аэродромный, серии  ВАП
модель ВАП28-600
Выпрямитель аэродромный пусковой, серии ВАП

1. Выход 28В постоянного тока:
1.1. Выходное напряжение 28В постоянного тока.
1.2. Номинальный выходной ток 600А.
1.3. Выходное напряжение регулируется до 33В для обеспечения компенсации падения в кабеле.
1.4. Независимая работа от канала 400Гц (увеличивает ресурс преобразователя).
1.5. Обеспечение режима 28/56 возможно: два выпрямителя или выпрямитель с двумя выходами.
2. Перегрузочная способность канала 28В 600А:
2.1. 1200А в течение 30с
2.2. 1800А в течение 10с
2.3. 2100А в течение 5с
2.4. 2400А в течение 1с

2.5. Диапазон рабочих температур: от -40°C до +50°C
2.6. КПД не менее 96% при номинальной нагрузке.
2.7. Степень защиты оболочки IP55

Стандарты:
ГОСТ P 54073 - 2010. Системы электроснабжения самолетов и вертолетов.
ГОСТ P 31812 - 2012. Средства наземного обслуживания самолетов и вертолетов гражданского назначения.
Выпрямитель аэродромный, серии ВА

1. Выход 28В постоянного тока:
1.1. Выходное напряжение 28В постоянного тока.
1.2. Номинальный выходной ток 100А, 200А, 300А.
2. Перегрузочная способность канала 28В 110%:

2.5. Диапазон рабочих температур: от -40°C до +50°C
2.6. КПД не менее 96% при номинальной нагрузке.
2.7. Степень защиты оболочки IP22

Стандарты:
ГОСТ P 54073 - 2010. Системы электроснабжения самолетов и вертолетов.
ГОСТ P 31812 - 2012. Средства наземного обслуживания самолетов и вертолетов гражданского назначения.

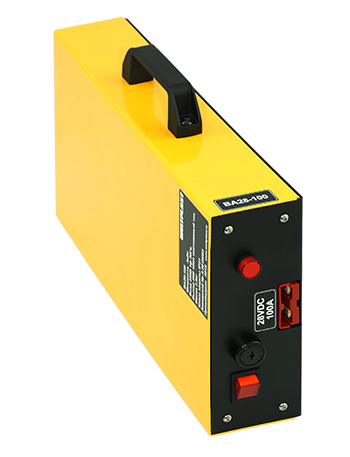

Выпрямитель аэродромный, серии  ВА
модель ВА28-100


Характеристики серий выпрямителей аэродромных

 модель
 Ток, А
 Параметры питающей сети
 Ток перегрузки, А
 Габариты, мм
 масса, кг
ВА28-100
100
1п 220В 16А
-
5
ВА28-200
200
1п 220В 32А
-
7,5
ВА28-300
300
3п+n 380В 16А
-
10
ВАП28-300
300
3п 380В 14А
1200
400х400х600
35
ВАП28-600
600
3п 380В 27А
2400
400х400х600
50
