Светосигнальное оборудование для вертодромов

Справочная информация о схемах размещения светосигнального оборудования


Огни для вертодрома

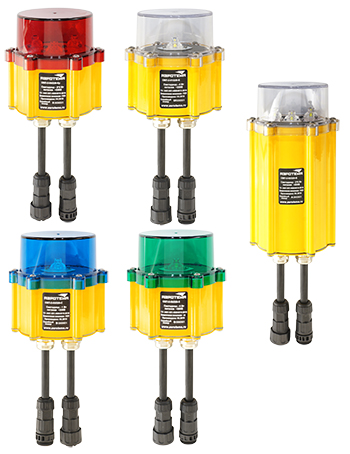

Серия огней ОВП-2 для вертодромов с питанием ~220В.

Cоответствует международным стандартам:
- ICAO: Annex 14 Volume II § 5.3.8
- FAA: AC 150/5390-2B.

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Имеет различные типы креплений
- Фотометрия в соответствии со стандартами ICAO Annex 14 Appendix 2


Характеристики:
- Температурный режим от -50°С до +50°С
- Относительная влажность 98% при +25°С
- Напряжение питания ~220 В
- Потребляемая мощность 7 Вт
- Источник света - 1 светодиод
- Время наработки светодиодов более 50'000 часов
- Климатическое исполнение О1
- Степень защиты IP67
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца


Прайслист серии огней ОВП-2

Прайслист серии огней ОВП-2 (с байонетным креплением)

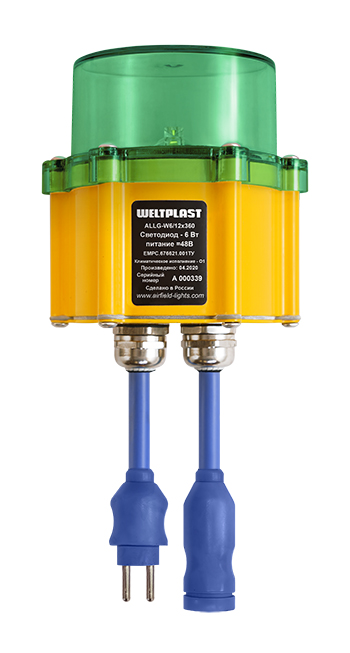

Огонь кругового обзора периметра зоны приземления и отрыва – TLOF (зеленый цвет).

Cоответствует международным стандартам:
- ICAO: Annex 14 Volume II § 5.3.8
- FAA: AC 150/5390-2B.

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Имеет различные типы креплений
- Безопасное электропитание
- Фотометрия в соответствии со стандартами ICAO Annex 14 Appendix 2


Характеристики:
- Температурный режим от -50°С до +50°С
- Относительная влажность 98% при +25°С
- Напряжение питания =48 В
- Потребляемая мощность 7 Вт
- Источник света - 1 светодиод
- Время наработки светодиодов более 50'000 часов
- Климатическое исполнение О1
- Степень защиты IP67
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца


ALLG-W6/12x360  Руководство - огонь TLOF (зеленый)

ALLG-W6/12x360  характеристики - огонь TLOF (зеленый)

Огонь TLOF вертодрома
Огонь FATO вертодрома

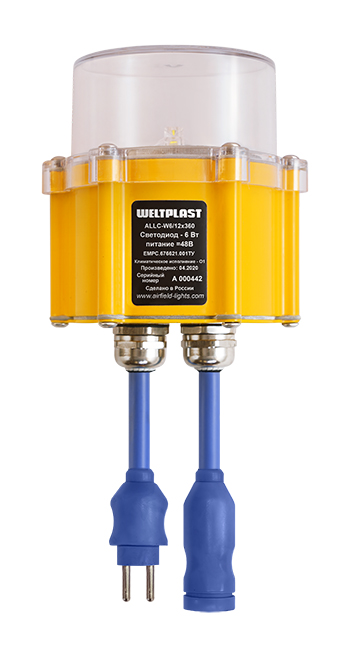

Огонь кругового обзора периметра зоны конечного захода на посадку – FATO (белый цвет).

Cоответствует международным стандартам:
- ICAO: Annex 14 Volume II § 5.3.6
- FAA: AC 150/5390-2B.

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Имеет различные типы креплений
- Безопасное электропитание
- Фотометрия в соответствии со стандартами ICAO Annex 14 Appendix 2


Характеристики:
- Температурный режим от -50°С до +50°С
- Относительная влажность 98% при +25°С
- Напряжение питания =24-48 В
- Потребляемая мощность 8 Вт
- Источник света - 1 светодиод
- Время наработки светодиодов более 50'000 часов
- Климатическое исполнение О1
- Степень защиты IP67
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца


ALLC-W6/12x360  Руководство - огонь FATO (белый)

ALLC-W6/12x360  характеристики - огонь FATO (белый)

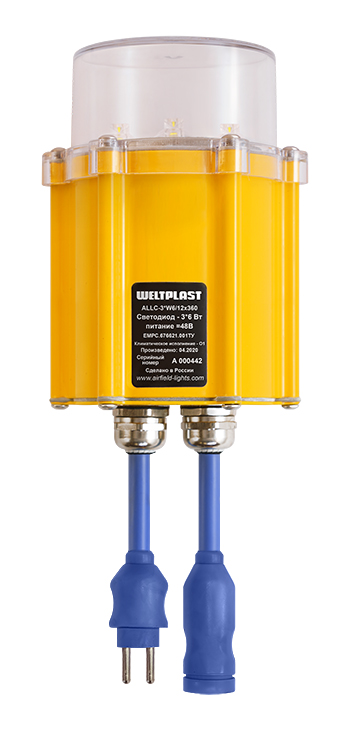

Огонь приближения.

Cоответствует международным стандартам:
- ICAO: Annex 14 Volume II

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Имеет различные типы креплений
- Безопасное электропитание =48 вольт
- Большой жизненный цикл источника света, более 50'000 часов


Характеристики:
- Температурный режим от -50°С до +50°С
- Относительная влажность 98% при +25°С
- Напряжение питания =48 В
- Потребляемая мощность 18 Вт
- Источник света - 3 светодиода
- Климатическое исполнение О1
- Степень защиты IP67
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца


ALLC-3*W6/12x360  Руководство - огонь приближения (белый)

ALLC-3W6/12x360  характеристики - огонь приближения (белый)

Огонь приближения

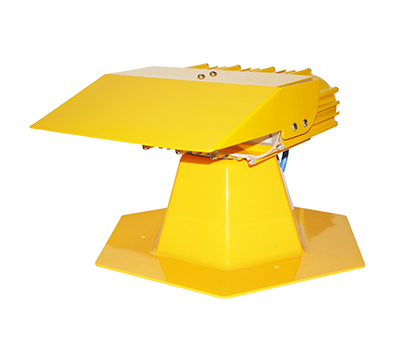

Прожектор подсветки зоны TLOF для вертодрома
Прожектор подсветки зоны приземления и отрыва TLOF.

Cоответствует международным стандартам:
- ICAO: Annex 14 Volume II

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Имеет различные типы креплений
- Безопасное электропитание =48 вольт
- Большой жизненный цикл источника света, более 50'000 часов


Характеристики:
- Температурный режим от -50°С до +50°С
- Относительная влажность 98% при +25°С
- Напряжение питания =48 В
- Потребляемая мощность 40 Вт
- Источник света - 7 светодиодов
- Климатическое исполнение О1
- Степень защиты IP67
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца


ALLC-7*W6-Flood  Руководство - прожектор TLOF
Вертодромный маяк.
Маяк предназначен для дальнего визуального обнаружения вертодрома и индентификации вертодрома в зоне сильных засветок от окружающего освещения.

Cоответствует международным стандартам:
- ICAO: Annex 14 Volume II § 5.3.2

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Имеет различные типы креплений
- Безопасное электропитание =48 вольт
- Большой жизненный цикл источника света, более 50'000 часов
- 5 независимых источников света в корпусе маяка


Характеристики:
- Температурный режим от -50°С до +50°С
- Относительная влажность 98% при +25°С
- Напряжение питания =48 В
- Средняя потребляемая мощность 25 Вт
- Импульсная мощность до 500 Вт
- Источник света - 50 светодиодов
- Климатическое исполнение О1
- Степень защиты IP67
- Средний срок службы 10 лет
- Гарантийный срок 24 месяца



 "THE HARD CORN"  Руководство - Вертодромный маяк
Вертодромный маяк

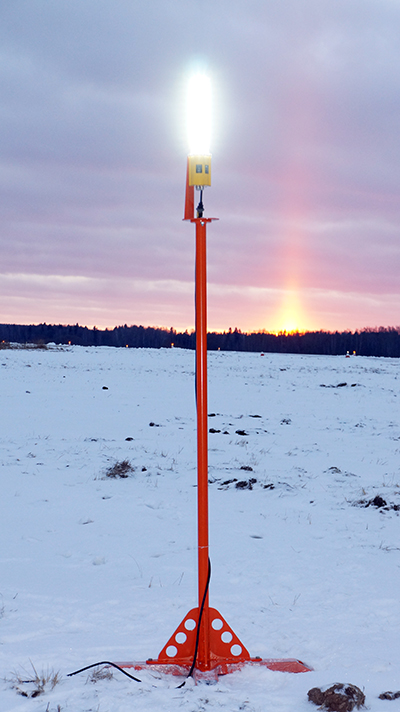

Мачта для установки вертодромного маяка
Мачта для установки маяка.
Предназначена для крепления маяка на высоте в случаях, когда на площадке отсутствуют здания и сооружения для обеспечения видимости маяка со всех направлений и исключения ослепления пилота на конченом этапе захода на посадку.


Чертеж. Мачта для установки маяка
Руководство - мачта для установки маяка
Опора огня ССО.
Предназначена для установки элементов ССО на грунте. Изготавливается из стального уголка 50x50 мм, длина 750 мм. Опора окрашена порошковой краской желтого цвета. Комплектуется стойкой высотой 200 мм. Для крепления огня используется кронштейн крепления огня ССО на трубу.


Руководство пользователя
Опора огня "Игла"
Стойка "Игла"
Пирамида для огня ССО.
Предназначена для установки элементов ССО на твердое или грунтовое основание. Изготавливается из поликарбоната, Пирамида окрашена в желтый цвет (RAL1003) в массе. Окраска стойкая к воздействию ультрафиолета. Для крепления огня используется байонетный замок, расположенный в верхней части пирамиды.

Руководство пользователя
Опора огня "Пирамида 250"
Колодец для пирамиды огня ССО в бетонное основание.
Предназначен для установки пирамиды на твердое основание. Изготавливается из стали и покрывается защитным покрытием.
Колодец для пирамиды на бетон
Колодец для пирамиды в грунт
Колодец для пирамиды огня ССО в грунт.
Предназначен для установки пирамиды в грунт. Изготавливается из пластика с установкой стальных крепежных уголков.
Сигнальная вешка.
Вешка сигнальная предназначена для обозначения местоположения огней в зимних условиях при снежных заносах для облегчения их очистки.

вешка сигнальная
Временная маркировка вертолетной площадки
Баннер для маркировки временной зоны TLOF вертодрома.
Баннер позволяет провести быструю и заметную маркировку временной зоны приземления и отрыва при организации прилета большого количества вертолетов с посадкой на грунте.
Размер 1500мм х 1500мм
В комплект входят 8 колышков для установки.


Видео использования баннеров для посадки
