Ветроуказатель. Указатель направления ветра.

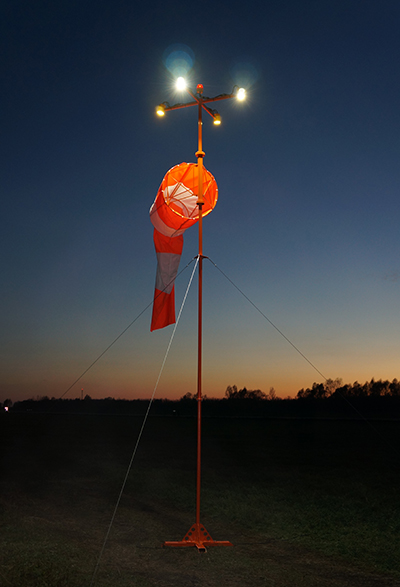

Ветроуказатель WIND.900 Ветроуказатель предназначен для круглосуточного определения направления ветра на посадочных плошадках для самолётов согласно ФАП-69 "Требования к посадочным площадкам, расположенным на участке земли или акватории". - Высота мачты 7.1 м - Длина конуса 3.6 м - Диаметр входного отверстия 90 см - Диаметр выходного отверстия 40 см - Температурный режим от -50°С до +50°С - Относительная влажность 98% при +25°С - Напряжение питания =48 В - Управление яркостью PWM - Потребляемая мощность менее 100 Вт - Источник света - светодиоды - Климатическое исполнение О1 - Средний срок службы 10 лет - Гарантийный срок 24 месяца Общий чертеж ветроуказателя для посадочной площадки Паспорт "Ветроуказатели WIND.600 и WIND.900"

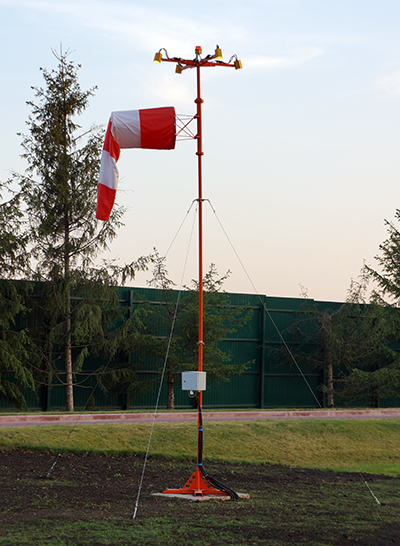

	Ветроуказатель WIND.600 Ветроуказатель предназначен для круглосуточного определения направления ветра на посадочных плошадках для вертолетов согласно ФАП-69 "Требования к посадочным площадкам, расположенным на участке земли или акватории". - Высота мачты 6.3 м - Длина конуса 2.4 м - Диаметр входного отверстия 60 см - Диаметр выходного отверстия 30 см - Температурный режим от -50°С до +50°С - Относительная влажность 98% при +25°С - Напряжение питания =48 В - Управление яркостью PWM - Потребляемая мощность менее 100 Вт - Источник света - светодиоды - Климатическое исполнение О1 - Средний срок службы 10 лет - Гарантийный срок 24 месяца Общий чертеж ветроуказателя для вертодрома Паспорт "Ветроуказатели WIND.600 и WIND.900"

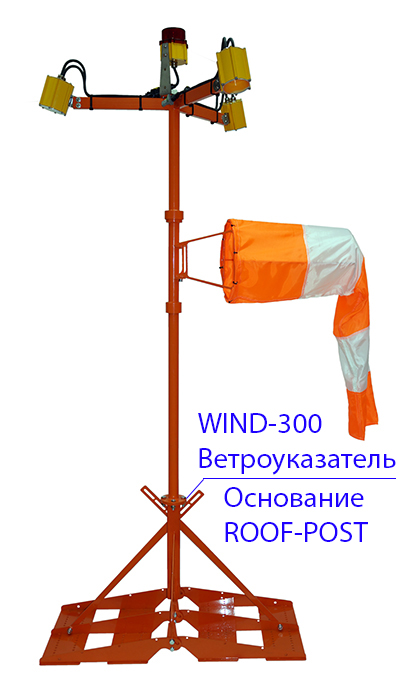

Ветроуказатель WIND.300 Ветроуказатель предназначен для круглосуточного определения направления ветра на посадочных плошадках для СЛА согласно ФАП-69 "Требования к посадочным площадкам, расположенным на участке земли или акватории", а также на вертодромах приподнятых над поверхностью и вертопалубах. - Высота мачты 1.4 м - Высота до нижней точки корзины 1.0 м - Длина конуса 1.5 м - Диаметр входного отверстия 30 см - Диаметр выходного отверстия 15 см - Температурный режим от -50°С до +50°С - Относительная влажность 98% при +25°С - Напряжение питания =48 В - Управление яркостью PWM - Потребляемая мощность менее 100 Вт - Источник света - светодиоды - Климатическое исполнение О1 - Средний срок службы 10 лет - Гарантийный срок 24 месяца Общий чертеж ветроуказателя для посадочной площадки/вертодрома/вертопалубы

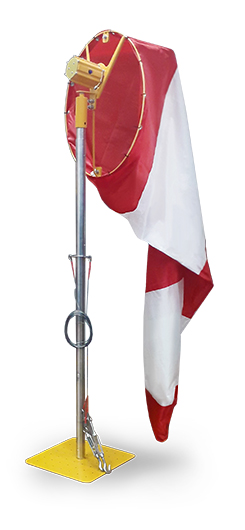

	Ветроуказатель WIND.600(M) Мобильный ветроуказатель предназначен для круглосуточного определения направления ветра на посадочных плошадках для вертолетов, согласно ФАП-69 "Требования к посадочным площадкам, расположенным на участке земли или акватории". - Высота мачты 4.6 м - Полная высота 4.9 м - Длина конуса 2400 мм - Диаметр входного отверстия 600 мм - Диаметр выходного отверстия 300 мм - Температурный режим от -30°С до +50°С - Относительная влажность 98% при +25°С - Напряжение заряда =24 В - Управление яркостью - дистанционный пульт - Потребляемая мощность при зарядке, <10Вт - Источник света - светодиод - Климатическое исполнение О1 - Средний срок службы 7 лет* - Гарантийный срок 24 месяца Паспорт "Мобильный ветроуказатель для посадочной площадки/вертодрома"

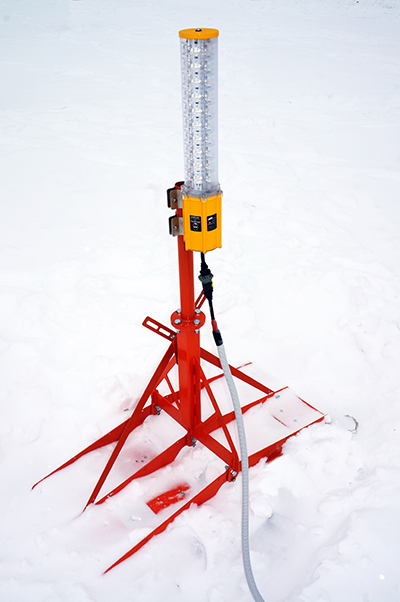

Основание для ветроуказателя WIND.300 или маяка Основание предназначено для установки ветроуказателя или маяка на коньке двускатной крыши с углом от 180 градусов (плоская), до 90 градусов, а также на плоских наклонных крышах. - Высота фланца 0.3 м - Температурный режим от -50°С до +50°С - Относительная влажность 98% при +25°С - Климатическое исполнение О1 - Средний срок службы 10 лет - Гарантийный срок 24 месяца Общий чертеж основания

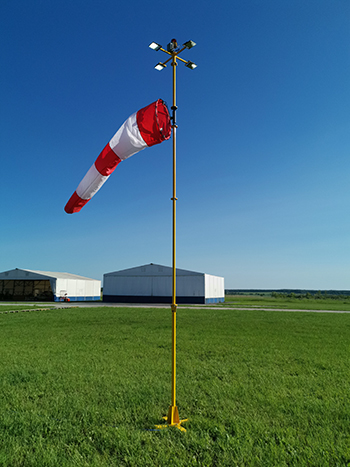

	Ветроуказатели серии УНВ с подсветкой для авиационных и промышленных применений - УНВ-312.СО41А - для вертолётных площадок приподнятых над поверхностью и промышленных предприятий, для посадочных прощадок СЛА по ФАП-69. - УНВ-510.СО41А - для грунтовых аэродромов по ГОСТ 25269-82. - УНВ-515.СО41А - для стрельбищ и полигонов и химических предприятий. - УНВ-624.СО41А - для вертолётных площадок, согласно ФАП-69 и для аэродромов, согласно АП-170. - УНВ-936.СО41А - для аэродромов, согласно ФАП-69 - Возможна установка на крестовину или закладной элемент - Высота 6 м - Температурный режим от -50°С до +50°С - Относительная влажность 98% при +25°С - Климатическое исполнение О1 - Средний срок службы 10 лет - Гарантийный срок 24 месяца, не включая тканевый конус

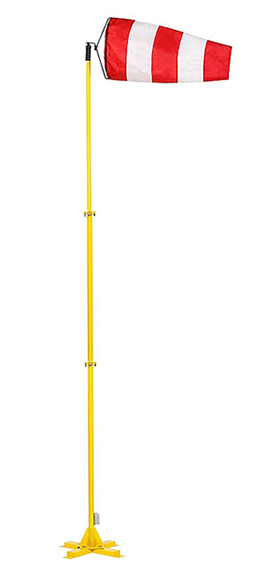

Ветроуказатели серии УНВ для авиационных и промышленных применений - УНВ-312 - для вертолётных площадок приподнятых над поверхностью и промышленных предприятий, для посадочных прощадок СЛА по ФАП-69. - УНВ-510 - для грунтовых аэродромов по ГОСТ 25269-82. - УНВ-515 - для стрельбищ и полигонов и химических предприятий. - УНВ-624 - для вертолётных площадок, согласно ФАП-69 и для аэродромов, согласно АП-170. - УНВ-936 - для аэродромов, согласно ФАП-69 - Возможна установка на крестовину или закладной элемент - Высота 4.5 м - Температурный режим от -50°С до +50°С - Относительная влажность 98% при +25°С - Климатическое исполнение О1 - Средний срок службы 10 лет - Гарантийный срок 24 месяца, не включая тканевый конус

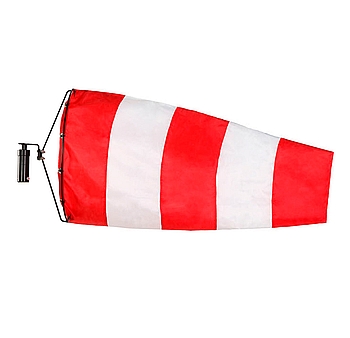

	Ветроуказатели серии КВ без мачты для авиационных и промышленных применений - КВ-312 - для вертолётных площадок приподнятых над поверхностью и промышленных предприятий, для посадочных прощадок СЛА по ФАП-69. - КВ-510 - для грунтовых аэродромов по ГОСТ 25269-82. - КВ-515 - для стрельбищ и полигонов и химических предприятий. - КВ-624 - для вертолётных площадок, согласно ФАП-69 и для аэродромов, согласно АП-170. - Температурный режим от -50°С до +50°С - Относительная влажность 98% при +25°С - Климатическое исполнение О1 - Средний срок службы 10 лет - Гарантийный срок 24 месяца, не включая тканевый конус

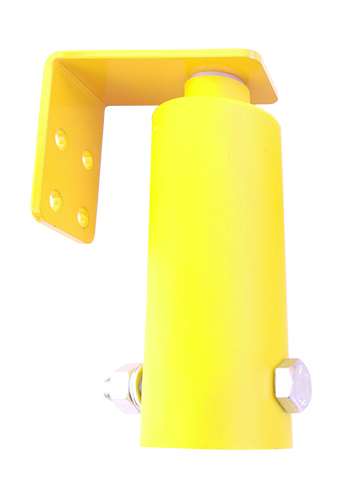

Поворотный узел ветроуказателя серии КВ для авиационных и промышленных применений - Температурный режим от -50°С до +50°С - Относительная влажность 98% при +25°С - Климатическое исполнение О1 - Средний срок службы 10 лет - Гарантийный срок 24 месяца

---

Выдержки из ФАП-69 "Требования к посадочным площадкам, расположенным на участке земли или акватории".

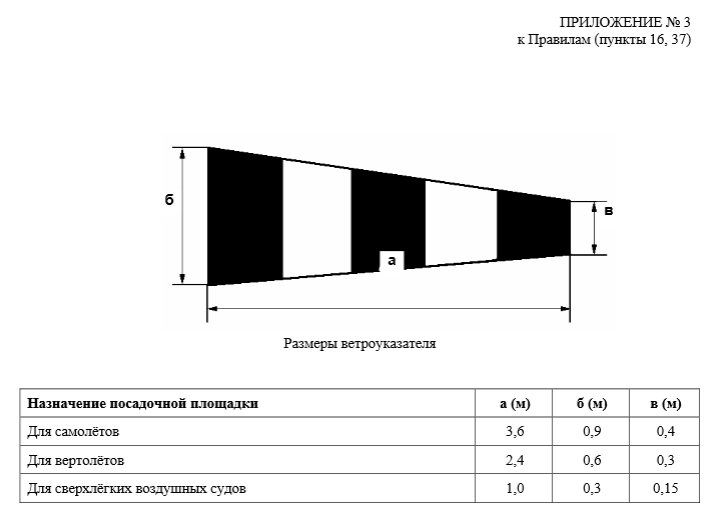

16. Посадочная площадка оборудуется не менее чем одним ветроуказателем. Ветроуказатель располагается таким образом, чтобы он был хорошо виден со всех точек лётного поля. Он не должен затеняться зданиями, сооружениями и естественными препятствиями со всех направлений и свободно вращаться вокруг оси мачты. Ветроуказатель должен иметь размеры не менее размеров, указанных в приложении No3 к настоящим Правилам. Ветроуказатель при полётах ночью должен быть освещён. Цвет ветроуказателя выбирается таким образом, чтобы он контрастировал с окружающей местностью. В тех случаях, когда для обеспечения необходимой контрастности ветроуказателя необходимо использовать сочетание двух цветов, используются сочетания оранжевого с белым, красного с белым или чёрного с белым. Цвета располагаются в виде пяти чередующихся полос таким образом, чтобы первая и последняя полосы имели более тёмный цвет.

37. Посадочные площадки для вертолётов оборудуются ветроуказателем. Ветроуказатель должен иметь размеры не менее размеров, указанных в приложении No3 к настоящим Правилам. Цвет, расположение и конструкция ветроуказателя должны соответствовать требованиям пункта 16 настоящих Правил.
