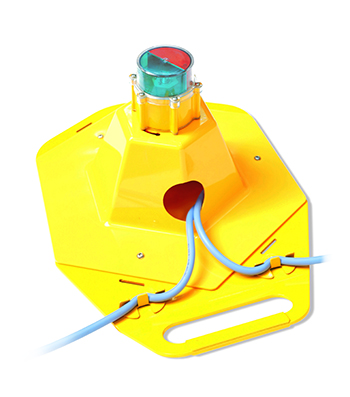

Мобильный огонь TLOF для вертодромов. Поляна

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Безопасное электропитание
- Большой жизненный цикл источника света
- Высокая устойчивость
- Управление по радио


Характеристики:
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Напряжение заряда =24 В
- Потребляемая мощность 6 Вт
- Источник света - 1 светодиод
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Время наработки светодиода более 50'000 часов
- Степень защиты IP67
- Вес 5.0 кг.
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

ALLG-W6/12x360-M

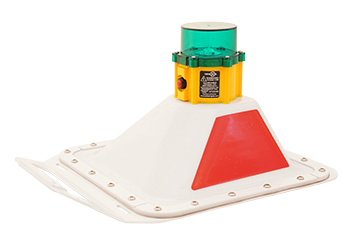

мобильный огонь TLOF (зеленый)

мобильный огонь для вертодрома или аэродрома

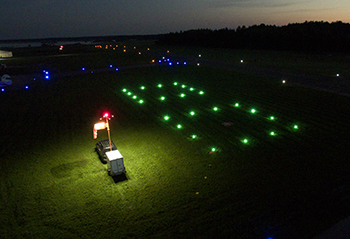

мобильный комплекс вертодрома

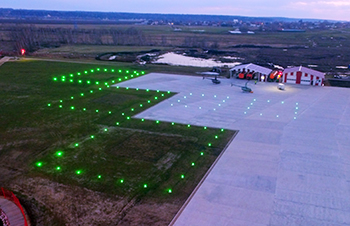

мобильный комплекс вертодрома

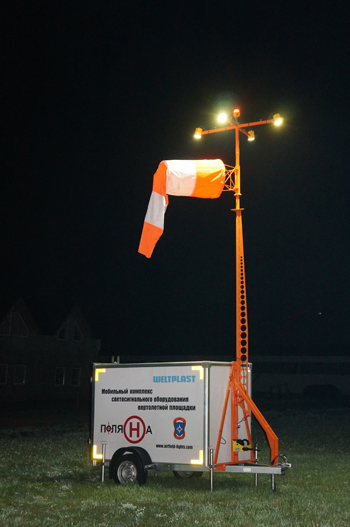

Мобильный комплекс светосигнального оборудования для посадочной площадки - "Поляна-72+ Heli".

Достоинства:
- Двухосный прицеп до 1600 кг. (с необходимостью получения дополнительных категорий на управление ТС)
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (менее 1 часа силами 3 монтажников)
- Большой жизненный цикл источников света


Характеристики:
- Количество огней TLOF (зеленый) - 60 шт + 6 запас
- Количество заградительных огней (красный) - 6 шт
- Количество прожекторов подсветки зоны TLOF (белый) - 4 шт
- Количество прожекторов подсветки препятствий (белый) - 4 шт
- Ветроуказатель с подсветкой (конус 600х300х2400) - 1 шт
- Вертодромный маяк (белый) - 1 шт
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Потребляемая мощность при зарядке комплекса - < 3 кВт
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

MK-SSO_Поляна-72 Heli
Мобильный комплекс ССО для вертодрома 3 площадки 25х25 метров (паспорт/инструкция)

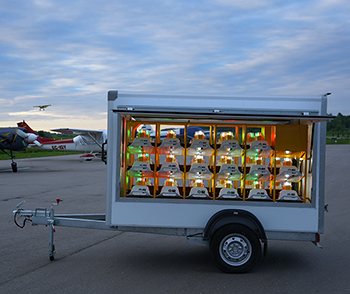

Мобильный комплекс светосигнального оборудования для посадочной площадки - "Поляна-72 Runway".

Достоинства:
- Двухосный прицеп до 1600 кг. (с необходимостью получения дополнительных категорий на управление ТС)
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (менее 30 минут силами 1 водителя и 2 монтажников)
- Большой жизненный цикл источников света


Характеристики:
- Количество входных/ограничительных огней - 12 шт
- Количество огней знака приземления (белый/нет) - 12 шт
- Количество боковых огней (желтый/белый) - 32 шт
- Количество боковых огней (белый/белый) - 10 шт
- Количество огней РД (синий) - 6 шт
- Максимальный размер полосы (шаг между огнями 60м.) - 1300 м
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Потребляемая мощность при зарядке комплекса - < 3 кВт
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

MK-SSO-Поляна-72
Мобильный комплекс ССО для посадочной площадки до 1300 метров (паспорт/инструкция)

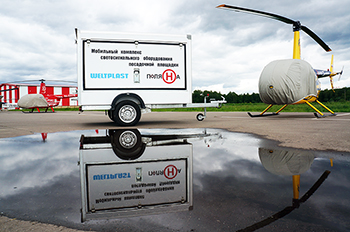

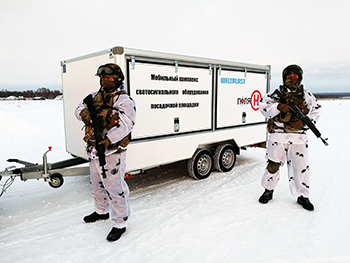

мобильный комплекс аэродрома
мобильный комплекс аэродрома




мобильный комплекс аэродрома
мобильный комплекс аэродрома

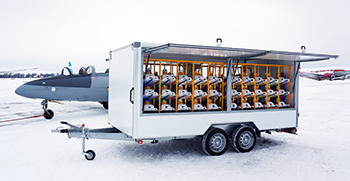

Мобильный комплекс светосигнального оборудования для посадочной площадки - "Поляна-36 Runway".

Достоинства:
- Легкий одноосный прицеп до 750 кг. (без необходимости получения дополнительных категорий на управление ТС)
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (менее 15 минут силами водителя и 1 монтажника)
- Большой жизненный цикл источников света


Характеристики:
- Количество входных/ограничительных огней - 12 шт
- Количество боковых огней (желтый/белый) - 16 шт
- Количество боковых огней (белый/белый) - 8 шт
- Максимальный размер полосы (шаг между огнями 60м.) - 780 м
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Потребляемая мощность при зарядке комплекса - < 1 кВт
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

MK-SSO-Поляна-36
Мобильный комплекс ССО для посадочной площадки до 780 метров (паспорт/инструкция)



Мобильный комплекс светосигнального оборудования и разметки для вертодромов "Поляна-24".

Достоинства:
- Легкий одноосный прицеп до 750 кг. (без необходимости получения дополнительных категорий на управление ТС)
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (20-30 минут)
- Большой жизненный цикл источников света


Характеристики:
- Количество огней TLOF - 24 шт
- Максимальный размер зоны TLOF - 30 x 30 м
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Потребляемая мощность при зарядке комплекса - < 1 кВт
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

MK-SSOiM
Мобильный комплекс ССО и разметки для вертолетов Ми-8/17 (инструкция)

MK-SSOiM
Мобильный комплекс ССО и разметки для вертолетов Ми-8/17 (карточка)

мобильный комплекс вертодрома


мобильный комплекс вертодрома
Мобильный комплекс светосигнального оборудования и разметки для вертодромов "Поляна-12".

Достоинства:

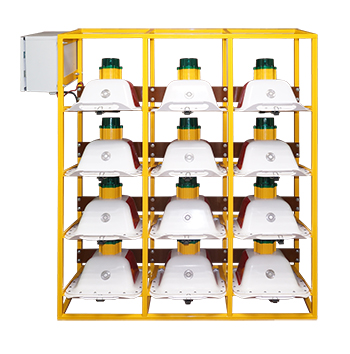

- Компактный стеллаж для хранения и зарядки
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (10-15 минут)
- Большой жизненный цикл источников света


Характеристики:
- Количество огней TLOF - 12 шт
- Максимальный размер зоны TLOF - 15 x 15 м
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Потребляемая мощность при зарядке комплекса - < 500 Вт
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

MK-SSO-GLADE-12
Мобильный комплекс ССО для площадки до 15х15м (паспорт/инструкция)


Мобильный огонь TLOF для вертодромов. ТО4КА

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Безопасное электропитание зарядки - 24В
- Большой жизненный цикл источника света
- Компактность
- Управление по радио


Характеристики:
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Напряжение заряда =12 В
- Потребляемая мощность 4 Вт
- Время работы: 100%-30%-10% - 7,21,70 часов - Источник света
- Источник света - 1 светодиод
- Время наработки светодиода более 50'000 часов
- Степень защиты IP67
- Вес 1.5 кг. + крепление 0.35 кг.
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

ALLG-W4/12x360-M2
мобильный огонь TLOF (зеленый)

лого мобильного комплекса светосигнального оборудования

мобильный комплекс вертодрома

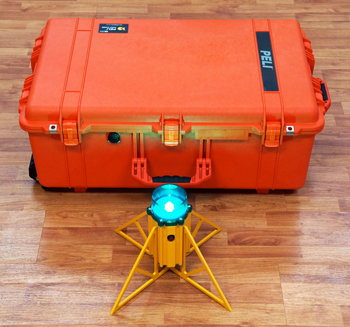

Мобильный комплекс светосигнального оборудования и разметки для вертодромов "ТО4КА-12".

Достоинства:
- Герметичный чемодан для транспортировки
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (10-15 минут)
- Большой жизненный цикл источников света


Характеристики:
- Количество огней TLOF - 12 шт 2*
- Количество креплений - 4 шт

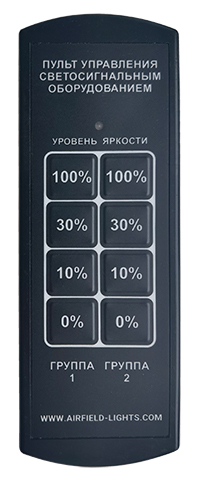

- Количество пультов управления - 2 шт
- Максимальный размер зоны TLOF - 15 x 15 м
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Время ожидания при выключенном свете огня 300 часов
- Потребляемая мощность при зарядке комплекса - < 150 Вт
- Средний срок эксплуатации 10 лет 2*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.
2*Возможна комплектация 12 огней зеленого цвета, или 4 огня красного цвета + 4 огня белого цвета + 4 дополнительных огня

ТО4КА-12
Мобильный комплекс ССО и разметки для вертолетов R-44/66 (паспорт/инструкция)

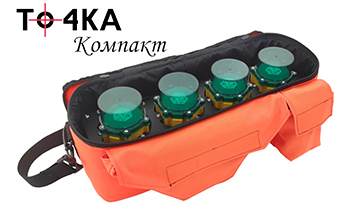

Мобильный комплекс светосигнального оборудования и разметки для вертодромов "ТО4КА-4".

Достоинства:
- Компактная упаковка - Легкая сумка для транспортировки
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (3 минуты)
- Большой жизненный цикл источников света


Характеристики:
- Количество огней TLOF/FATO - 4 шт 1*
- Количество креплений - 4 шт
- Количество пультов управления - 2 шт
- Максимальный размер зоны TLOF - 15 x 15 м
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Время ожидания при выключенном свете огня 300 часов
- Потребляемая мощность при зарядке комплекса - < 50 Вт
- окраска корпусов и креплений огней - желтый или защитный зеленый цвет
- Модели сумок:
     tactical - черная сумка
     military - камуфляж по требованиям заказчика
     aviation - синяя сумка
     emergency - оранжевая сумка
- Средний срок эксплуатации 10 лет 2*
- Гарантийный срок 24 месяцев

1*Возможна комплектация 4 огней зеленого/красного/белого/ИК цвета
2*С заменой аккумуляторных батарей.

MK-SSOiM4
Мобильный комплекс ССО "ТО4КА-4"(паспорт/инструкция)

мобильный комплекс вертодрома
мобильный комплекс вертодрома
мобильный огонь - окраска
мобильный огонь для зоны TLOF вертодрома

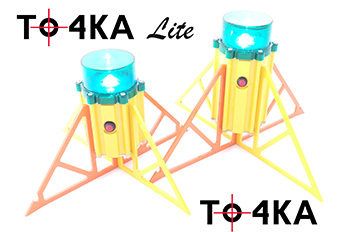

Мобильный огонь TLOF для вертодромов. ТО4КА-Lite

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Безопасное электропитание зарядки - 24В
- Большой жизненный цикл источника света
- Компактность
- Небольшой вес
- Управление по радио
- Низкая стоимость


Характеристики:
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Напряжение заряда =24 В
- Потребляемая мощность 6 Вт
- Время работы: 100%-30%-10% - 2,6,20 часов - Источник света - 1 светодиод
- Время наработки светодиода более 50'000 часов
- Степень защиты IP67
- Вес 0.8 кг. + крепление 0.30 кг.
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

ALLG-W6/12x360-M3
мобильный огонь TLOF (зеленый)

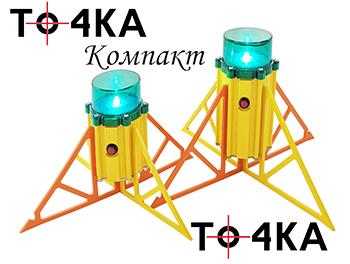

Мобильный огонь TLOF для вертодромов. ТО4КА-Компакт

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Безопасное электропитание зарядки - 24В
- Большой жизненный цикл источника света
- Компактность
- Небольшой вес
- Управление по радио
- Низкая стоимость


Характеристики:
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Напряжение заряда =24 В
- Потребляемая мощность 6 Вт
- Время работы: 100%-30%-10% - 7,21,70 часов - Источник света - 1 светодиод
- Время наработки светодиода более 50'000 часов
- Степень защиты IP67
- Вес 1.1 кг. + крепление 0.30 кг.
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

ALLG-W6/12x360-M3
мобильный огонь TLOF (зеленый)

мобильный огонь для зоны TLOF вертодрома
мобильный комплекс вертодрома
Мобильный комплекс светосигнального оборудования и разметки для вертодромов "ТО4КА-4-Компакт".

Достоинства:
- Компактная упаковка - Легкая сумка для транспортировки
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (3 минуты)
- Большой жизненный цикл источников света


Характеристики:
- Количество огней TLOF/FATO - 4 шт 1*
- Количество креплений - 4 шт
- Максимальный размер зоны TLOF - 15 x 15 м
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Время ожидания при выключенном свете огня 300 часов
- Потребляемая мощность при зарядке комплекса - < 50 Вт
- окраска корпусов и креплений огней - желтый или защитный зеленый цвет
- Модели сумок:
     tactical - черная сумка
     military - камуфляж по требованиям заказчика
     aviation - синяя сумка
     emergency - красная сумка
- Средний срок эксплуатации 10 лет 2*
- Гарантийный срок 24 месяцев

1*Возможна комплектация 4 огней зеленого/красного/белого/ИК цвета
2*С заменой аккумуляторных батарей.

MK-SSOiM4-Компакт
Мобильный комплекс ССО "ТО4КА-4-Компакт"(паспорт/инструкция)

Мобильный комплекс светосигнального оборудования и разметки для вертодромов "ТО4КА-5-Компакт".

Достоинства:
- Компактная упаковка - Легкая сумка для транспортировки
- Высокая надежность изделий, имеющих независимое питание и управление каждого элемента
- Огни имеют различные типы креплений, но позволяют производить установку без крепления
- Короткое время развертывания всего комплекса (3 минуты)
- Большой жизненный цикл источников света


Характеристики:
- Количество огней ВПП (белый) - 2 шт 1*
- Количество огней приближения/направления взлета (красный) - 3 шт 1*
- Количество креплений - 5 шт
- Максимальный размер зоны приземления - 100 x 100 м
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Время непрерывной работы огней 70/21/7 час (10/30/100%)
- Время ожидания при выключенном свете огня 300 часов
- Потребляемая мощность при зарядке комплекса - < 50 Вт
- Окраска корпусов и креплений огней - желтый или защитный зеленый цвет
- Модели сумок:
     tactical - черная сумка
     military - камуфляж по требованиям заказчика
     aviation - синяя сумка
     emergency - красная сумка
- Средний срок эксплуатации 10 лет 2*
- Гарантийный срок 24 месяцев

1*Возможна комплектация 4 огней зеленого/красного/белого/ИК цвета
2*С заменой аккумуляторных батарей.

MK-SSOiM5-Компакт
Мобильный комплекс ССО "ТО4КА-5-Компакт"(паспорт/инструкция)

мобильный комплекс вертодрома ТО4КА-5-Компакт

Два комплекта ТО4КА-5 позволяют укомплектовать вертолетную площадку по схеме ССП-ВП для нужд Экспериментальной и Государственной авиации.

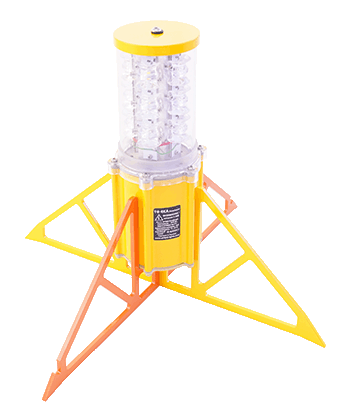

мобильный маяк для вертодрома
Мобильный маяк для вертодрома. ТО4КА-Компакт

Достоинства:
- Низкое энергопотребление
- Высокая надежность изделия
- Безопасное электропитание зарядки - 24В
- Большой жизненный цикл источника света
- Компактность
- Небольшой вес
- Управление по радио
- Низкая стоимость


Характеристики:
- Температурный режим от -30°С до +50°С
- Относительная влажность 98% при +35°С
- Напряжение заряда =24 В
- Потребляемая мощность 6 Вт
- Время работы: 100%-30%-10% - 7,21,70 часов - Источник света - 15 светодиодов
- Время наработки светодиода более 50'000 часов
- Степень защиты IP67
- Вес 3.5 кг. + крепление 0.30 кг.
- Средний срок эксплуатации 10 лет 1*
- Гарантийный срок 24 месяцев

1*С заменой аккумуляторных батарей.

ALLC-15*W6/12x360-M4
мобильный маяк для вертодрома ТО4КА-Компакт



Для использования стационарных огней с кабельным электропитанием в мобильном варианте предусмотрена мобильная опора "Периметр".

Опора включает в себя:
- 2 колышка крепления на грунт
- Стальную основу с ручкой для переноски
- 2 фиксатора кабелей на стальной основе
- Конус с байонетным замком
* Огонь и кабели не входят в комплектацию


Опора "Периметр"
(паспорт/инструкция)





Мобильная опора для стационарных огней
Мобильная опора для стационарного огня

пульт управления мобильными огнями

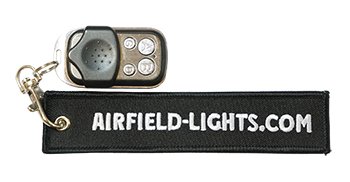

Пульт Jolly
пульт управления мобильными огнями
Пульт "Р-2017"
Пульты управления и программаторы для огней "Поляна" и "Точка".

Универсальный пульт Yolly:
- Компактность
- Доступность
- Низкое энергопотребление
- Высокая надежность
- Дальность управления - до 100 м


Пульт Jolly
Пульт управления "Jolly"(паспорт/инструкция)



Пульт Р-2017:
- Компактность
- Доступность
- Низкое энергопотребление
- Высокая надежность
- Дальность управления - до 1500 м
- Более 4 млн. возможных адресов
- Программируемые кнопки 0%-100%



Пульт Р-2017
Пульт управления/программатор "Р-2017"(паспорт/инструкция)





Документация


Методика маркировки мобильных посадочных площадок
Политика обработки персональных данных. Ваши персональные данные обрабатываются на сайте в целях его функционирования - если вы не согласны с этим, то должны покинуть сайт.
